Descrizione
Codice: AF-HMB2300300

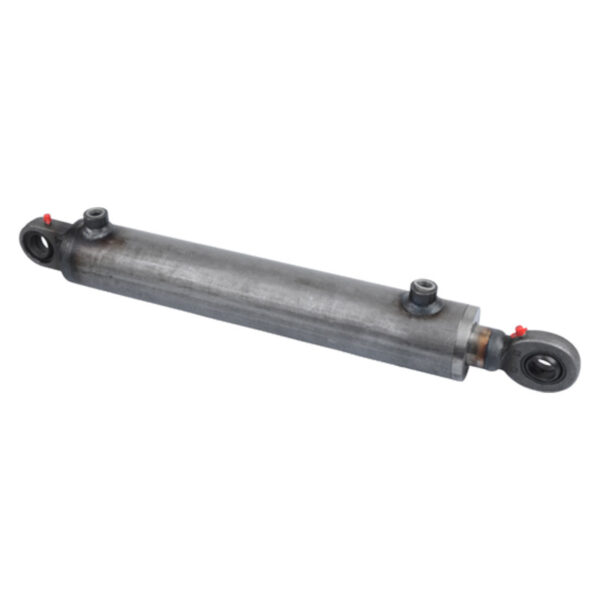

Cilindro doppio effetto standard con attacchi double acting cylinder with ends Contarini
Informazioni:

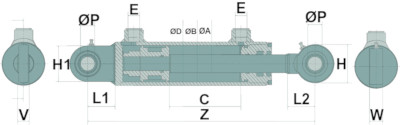

Diametro Ø asta stantuffo A: 30 (mm.)
Diametro Ø interno cilindro B: 50 (mm.)
Corsa C: 300 (mm.)
Diametro Ø D: 60 (mm.)
Z: 516 (mm.)
Diametro Ø P: 20 (mm.)
Diametro Ø H: 53 (mm.)
L1: 38 (mm.)
L2: 38 (mm.)
Raccordo filettato E: G 3/8″
V: 16 (mm.)
W: 19 (mm.)
Forza di trazione: 3 (t)
Forza di pressione: 4.7 (t)
Filettatura raccordo BSP: G 3/8″
Pressione d’esercizio max: 250 (bar)
H1: 50 (mm.)
Peso: 6,59 (Kg.)
Cilindri a doppio effetto con estremità stelo GF..DO e GK..DO sulla base del cilindro e sullo stelo del pistone
– La pressione di esercizio massima consentita dipende dal carico di punta massimo consentito
– Materiale: tubo del cilindro: St52.3,H9
– Stelo del pistone: C45 cromato duro, Ra 0,25
– Guarnizioni: manicotti in poliuretano O-ring in NBR
– Intervallo di temperatura: da -25°C a 80°C
– Velocità massima consentita: 0,5 m
