Descrizione
Codice: AF-306849

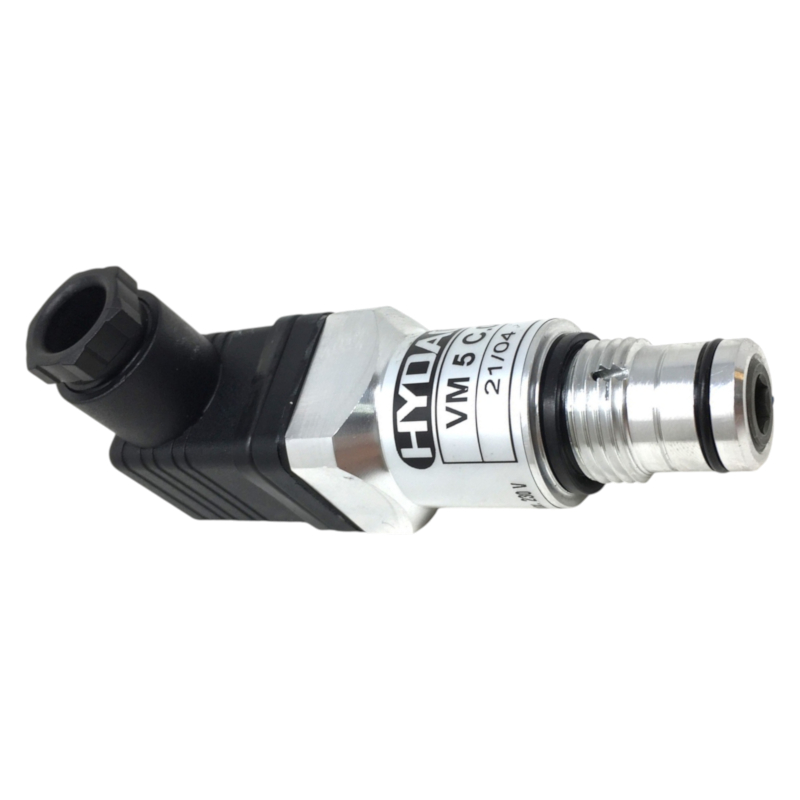

Distributore idraulico elettrico HYDAC
Informazioni:
Indicatore di intasamento a pressione differenziale
Codice modello: VM5C.0
Tipo di indicazione: interruttore elettrico
Pressione di intervento / intervallo: 5 (bar)
Pressione di intervento / intervallo di tolleranza: ±10 %
Pressione massima di esercizio: 210 (bar)
Filo: G 1/2
Grado di protezione: IP 65 (solo se il connettore è cablato e installato correttamente)
Coppia massima: 24 lb-ft / 33 N-m
Peso: 120 (g.)
Gli indicatori di intasamento sono dispositivi di segnalazione che indicano visivamente e/o elettricamente che l’elemento filtrante è pieno di contaminanti e deve essere sostituito o pulito.
Questi dispositivi si attivano (scattano) quando il flusso del fluido provoca una caduta di pressione attraverso l’elemento filtrante che supera il valore impostato dall’indicatore.
Nei filtri dotati di valvole di bypass, il fluido contaminato bypasserà l’elemento se l’operatore non interviene entro un tempo ragionevole in risposta al segnale di avvertimento dell’indicatore.
Nei filtri senza bypass, se l’allarme dell’indicatore non viene preso in considerazione, la pressione attraverso il filtro aumenterà fino al punto da compromettere le prestazioni del sistema, causare il guasto dell’elemento o l’azionamento della valvola di sicurezza.
L’indicatore è tarato per intervenire ben prima che l’elemento sia completamente intasato (14 psid / 1 bar in meno rispetto al bypass), dando così all’operatore tempo sufficiente per adottare le misure correttive necessarie.
L’allarme dell’indicatore può essere un segnale visivo in corrispondenza del filtro (pulsante a scomparsa, spia luminosa, ecc.) oppure un segnale emesso da una postazione remota (spia di guasto, allarme acustico, ecc.).
In alcune applicazioni critiche, dove la contaminazione è intollerabile, il segnale dell’indicatore può essere utilizzato per arrestare il sistema, in modo che il personale debba intervenire immediatamente per la manutenzione dell’unità.
