Descrizione
Codice: AF-VRF1/2″, AF-V0560

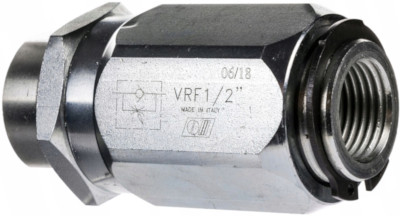

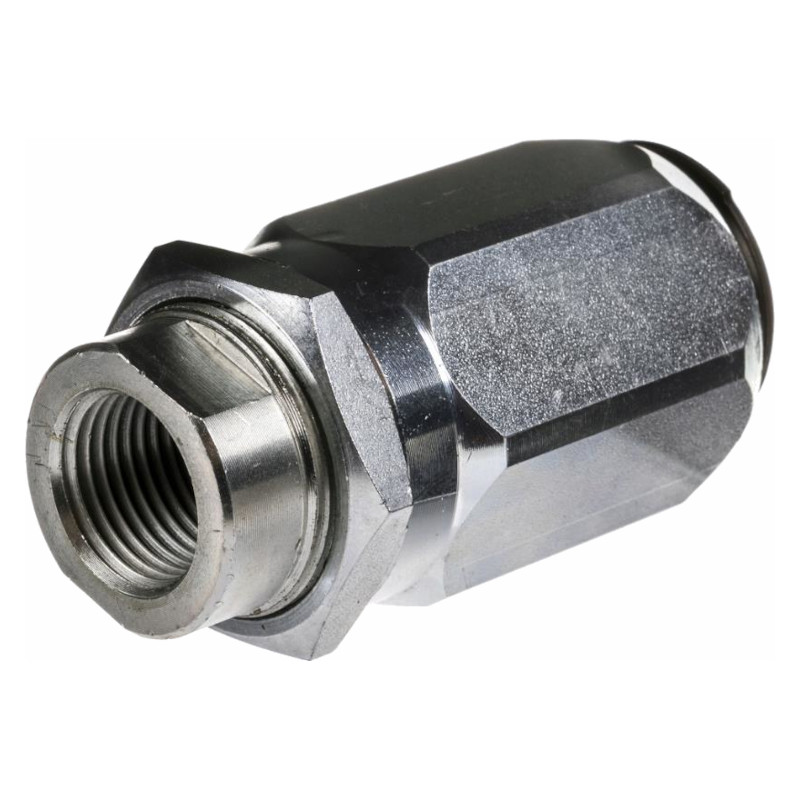

Valvola regolazione flusso unidirezionale DRV-H-08 Marchesini
Informazioni:

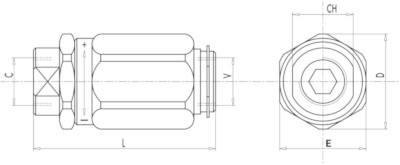

Raccordo BSP: 1/2″
L: 80 (mm.)
E: 38 (mm.)
CH: 27 (mm.)
D: 42 (mm.)
P max.: 300 (bar)
Portata volumetrica max.: 70 (l/min)
Peso: 484 (g.)
Valvole che permettono di regolare la velocità di un attuatore in una direzione e consentono il flusso libero nell’altra.
Non essendo compensate alla pressione, la regolazione del fluido dipenderà dalla pressione e dalla viscosità dell’olio.
Corpo e camicia: acciaio zincato
Componenti interni: acciaio temprato termicamente e rettificato
Guarnizioni: BUNA N standard
Tenuta: per accoppiamento.
Trafilamento trascurabile a valvola chiusa.
Collegare V all’alimentazione e C all’attuatore da regolare.
Il flusso è regolato da C a V e libero nel senso opposto.
In caso di impiego su attuatori con valvola di blocco, la VRF va montata tra attuatore e valvola di blocco.
La regolazione del flusso si effettua tramite la rotazione del manicotto esterno: ruotando in senso orario si aumenta il flusso e viceversa.
Una volta regolata la portata, riportare la ghiera di fermo in posizione in modo da mantenere i valori impostati anche in presenza di vibrazioni.
